Von der Gebäudeerfassung zur präzisen Punktwolke

Punktwolke erstellen mit Drohne (RTK) und Laserscanner. Präzise Bestandsaufnahme, Fusion in Cyclone & Metashape, Weiterverarbeitung in Revit. 3D‑Vermessung für Planung & Sanierung.

Projekt unverbindlich anfragen 0178 261 2018
01Außen erfassenRTK-Drohne und SAPOS
02Innen erfassenLeica RTC360 und BLK360
03Daten fusionierenMetashape und Cyclone
04Planung ableitenRevit, CAD und IFC

Punktwolke erstellen

Präzise 3D-Erfassung mit Drohne und Laserscanner

Eine Punktwolke ist die verlässliche digitale Grundlage für Bestandspläne, Schnitte, Ansichten und BIM-Modelle. Dafür erfassen wir Gebäude, Anlagen und Gelände vollständig, detailgenau und nachvollziehbar.

RTK-gestützte Drohnenaufnahmen dokumentieren Dach, Fassade und Gelände. Terrestrisches Laserscanning ergänzt Innenräume, Technikbereiche und komplexe Gebäudestrukturen. Beide Datensätze werden zu einem konsistenten Gesamtmodell zusammengeführt.

  • E57
  • RCP/RCS
  • LGSx
  • DWG
  • Revit
  • IFC
RTK-Drohne, Leica Laserscanner und farbige 3D-Punktwolke
Innen- und Außendaten in einer gemeinsamen Punktwolke

Arbeitsablauf

Wie entsteht eine Punktwolke?

Vier klar abgestimmte Schritte führen von der Erfassung vor Ort bis zur direkt nutzbaren Planungsgrundlage.

01

Dach, Fassade und Gelände

Drohnenvermessung mit RTK & SAPOS

Schräg- und Senkrechtaufnahmen erfassen große oder schwer zugängliche Außenbereiche effizient. RTK und SAPOS liefern die georeferenzierte Grundlage für die photogrammetrische Auswertung.

  • Genauigkeit typischerweise 2–3 cm
  • Schnelle Abdeckung großer Flächen
  • Ideal für Dach- und Fassadenaufnahmen

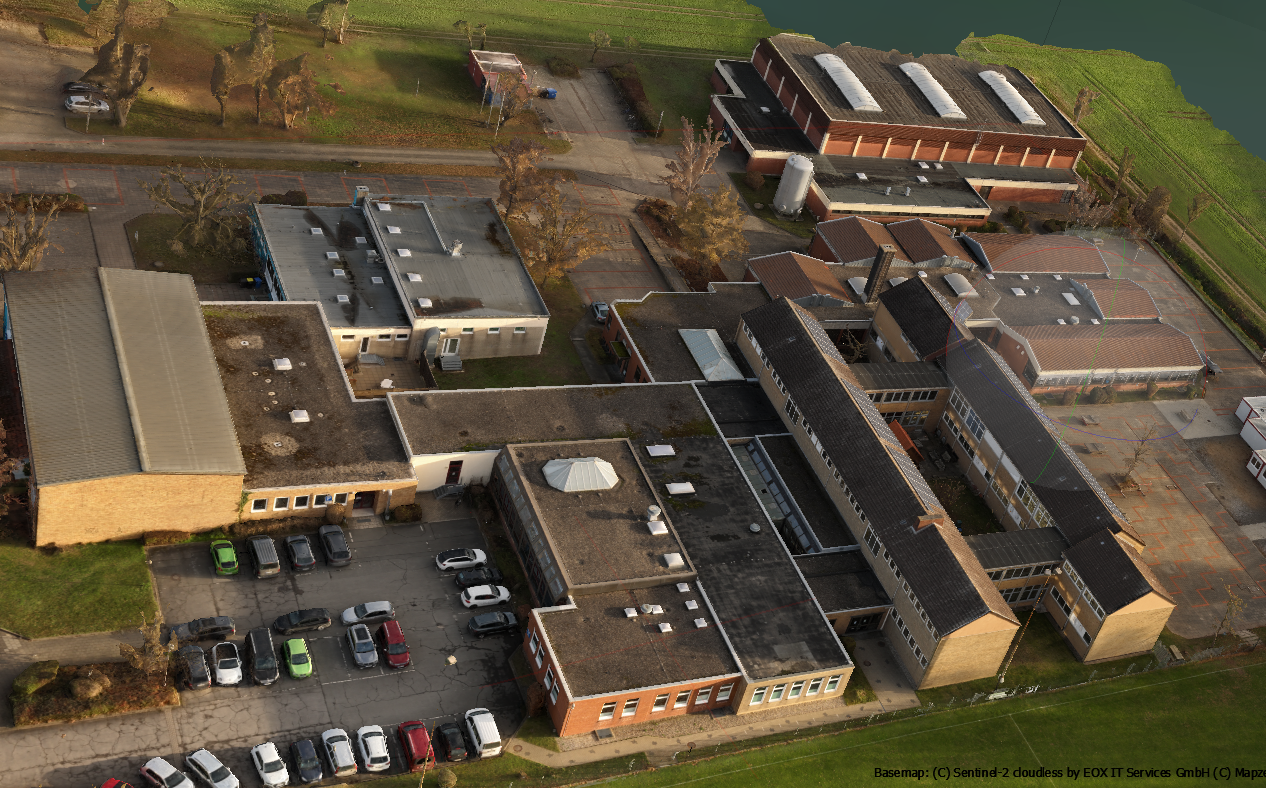

RTK-Drohnenaufnahme der Oberschule Söhlde
02

Innenraum und Technik

Terrestrisches Laserscanning mit Leica RTC/BLK

Jede Scannerposition erzeugt Millionen präziser Messpunkte. So werden Innenräume, Technikräume, Flure und komplexe Einbauten mit hoher Detailtiefe dokumentiert.

  • Millimetergenaue, berührungslose Erfassung
  • Vollständige und nachvollziehbare Dokumentation
  • Maßgenaue Basis für BIM, CAD und Revit

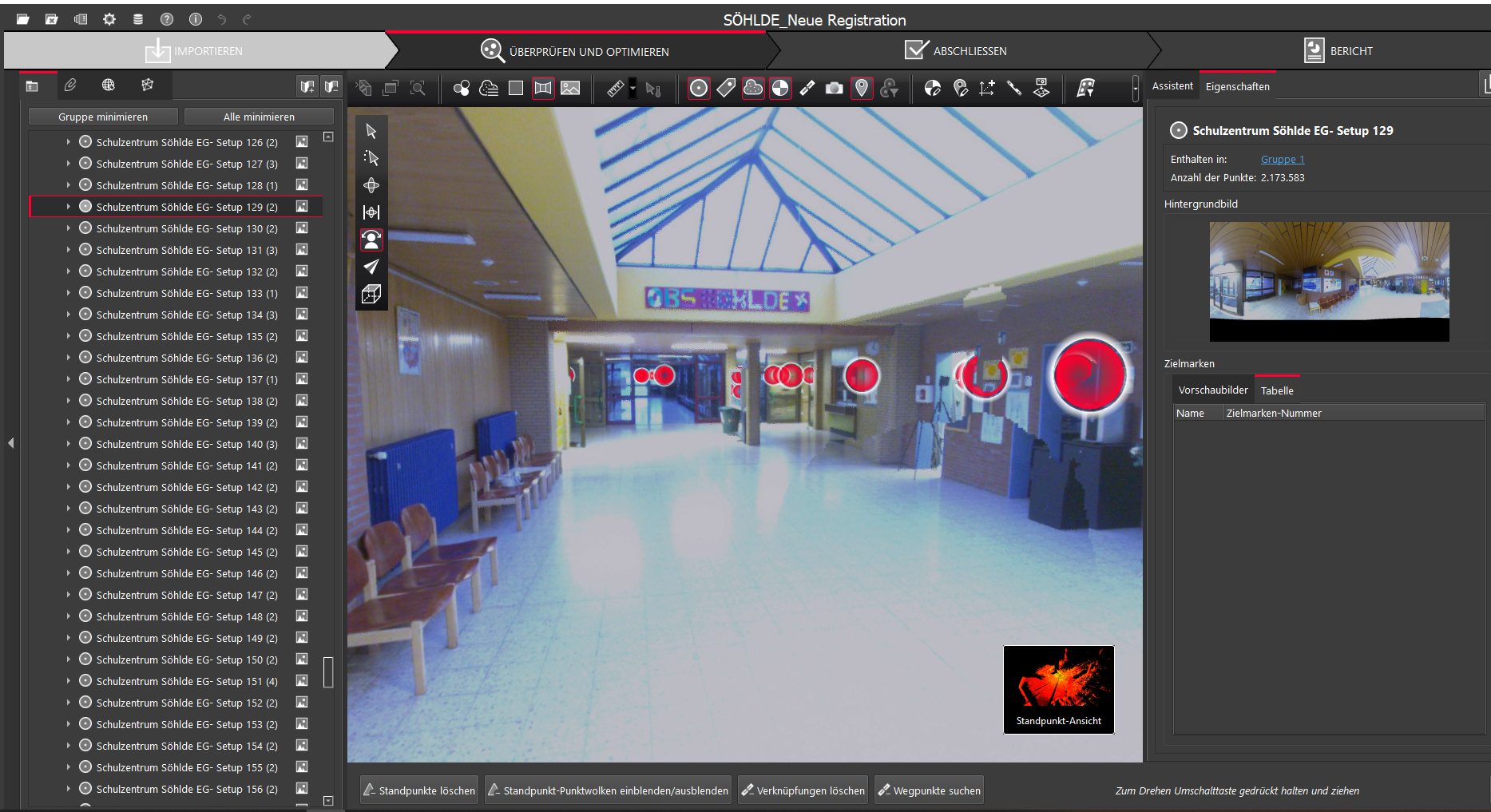

Laserscan mit Scannerstandpunkten in Cyclone Register 360
03

Registrierung und Fusion

Datenverarbeitung in Metashape & Cyclone Register

Die Drohnenbilder werden in Agisoft Metashape berechnet. Parallel registrieren und bereinigen wir die Laserscandaten in Leica Cyclone Register 360. Anschließend entstehen ein einheitliches Koordinatensystem und eine vollständige Punktwolke.

  • Außen: photogrammetrische Drohnenpunktwolke
  • Innen: präzise LiDAR-Laserscandaten
  • Ergebnis: konsistent und georeferenziert

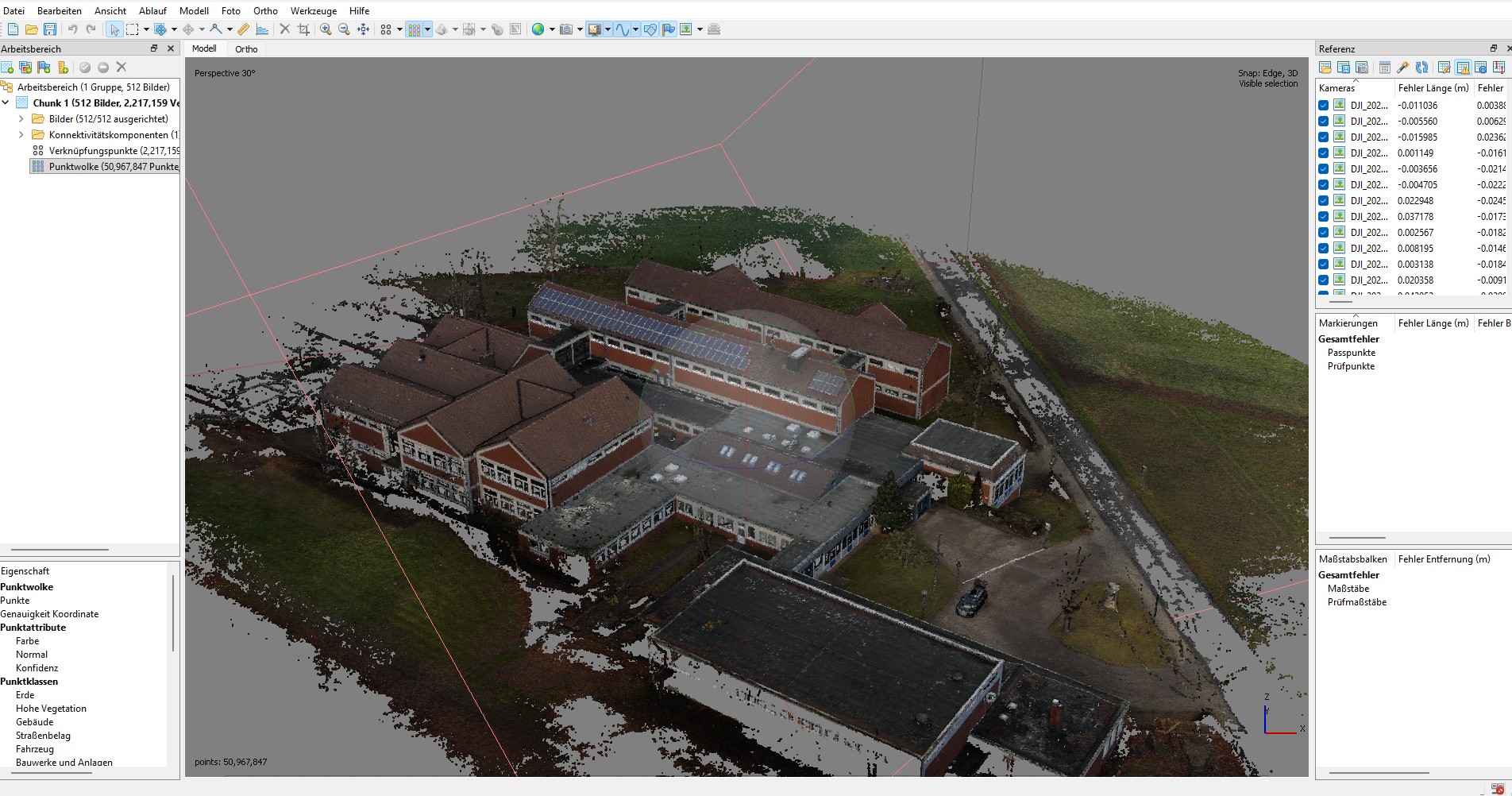

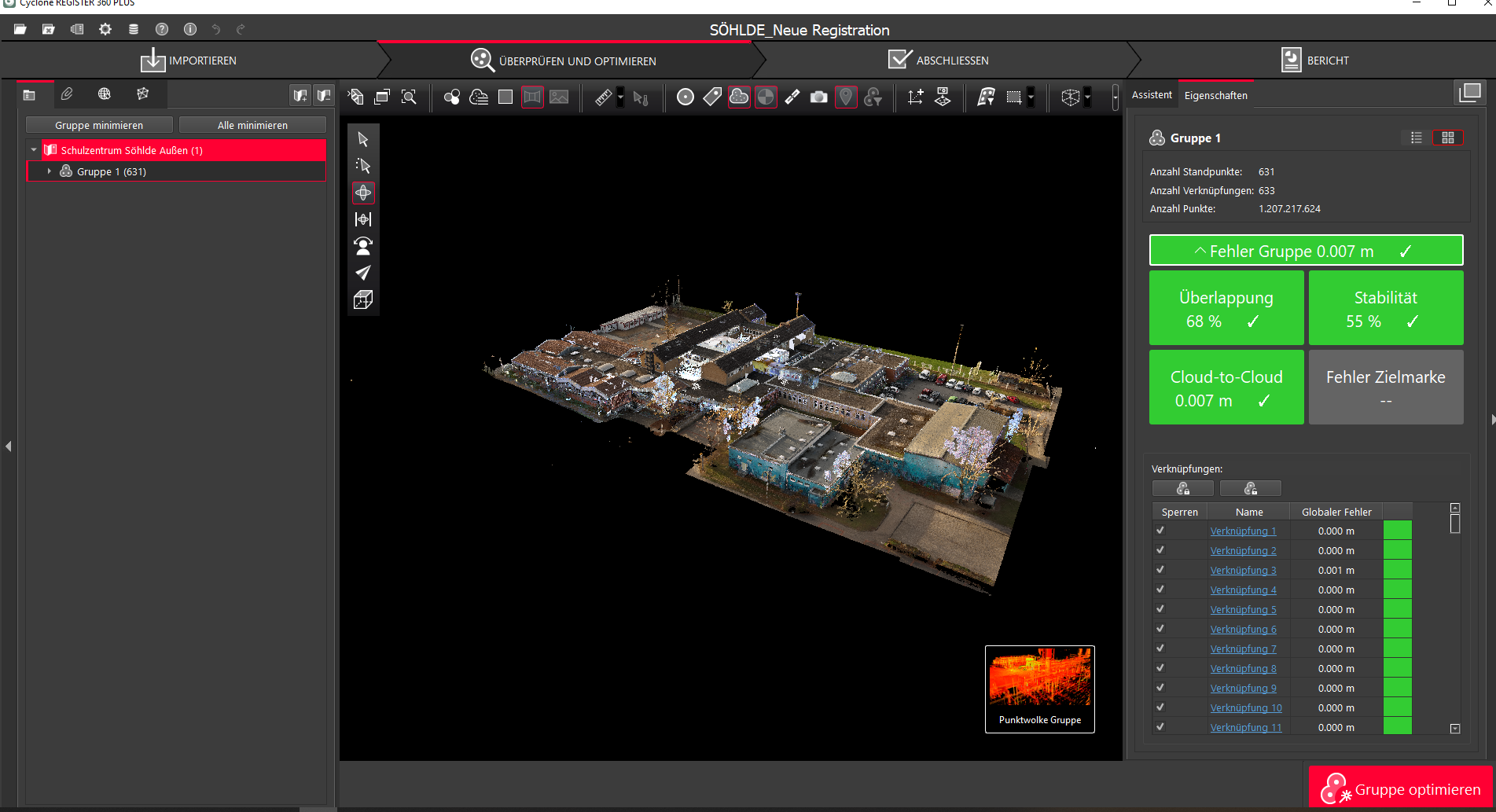

Photogrammetrische Punktwolke in Agisoft Metashape Fusion von Drohnen- und Laserscandaten in Cyclone Register 360
04

Planungsdaten

Weiterverarbeitung in Revit, CAD und IFC

Aus der finalen Punktwolke entstehen – passend zum Projektziel – Bestandspläne, Schnitte, Ansichten, Volumenmodelle oder BIM-Bestandsmodelle.

  • 2D-Grundrisse, Schnitte und Ansichten
  • Revit- und BIM-Bestandsmodelle
  • IFC-, DWG-, RCP/RCS- und PDF-Daten

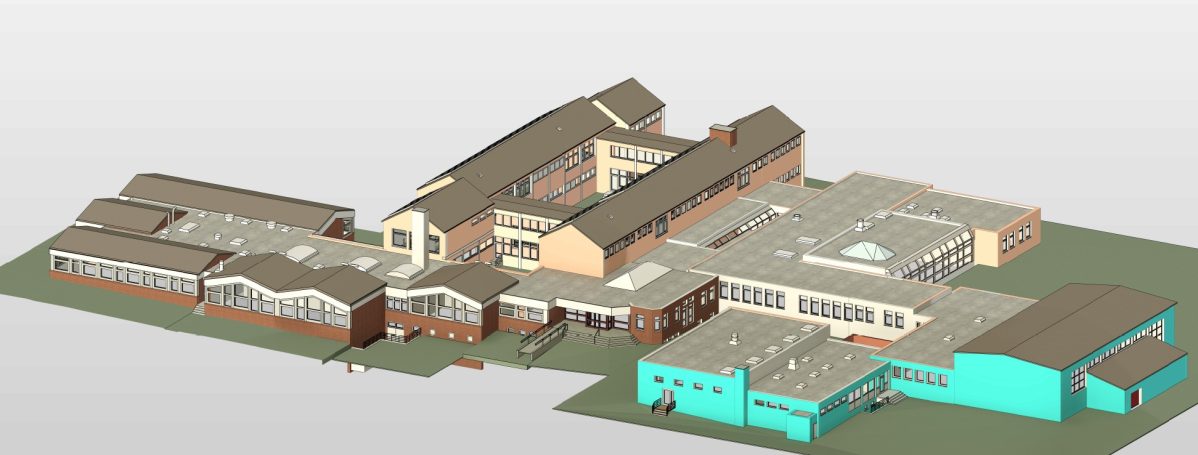

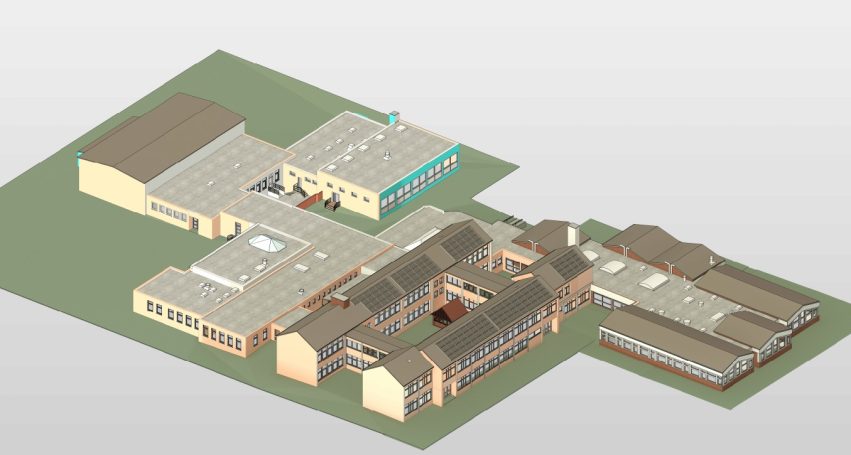

Revit-Bestandsmodell auf Grundlage der Punktwolke Revit-Modell der Oberschule Söhlde aus alternativer Perspektive

Praxis im Video

Punktwolken verständlich erklärt

Drei Beispiele zeigen die Herstellung einer Punktwolke, die kombinierte Bestandserfassung und einen Drohnenflug aus einem Schulprojekt.

Herstellung einer Punktwolke durch 3D-Laserscanning

Vom Aufmaß bis zur digitalen Grundlage für CAD und BIM.

Digitale Bestandserfassung mit Laserscanner und Drohne

Innen- und Außendaten werden zu einem konsistenten Gesamtmodell verbunden.

Drohnenflug Oberschule Söhlde

RTK-gestützte Außenaufnahme als Ergänzung zum terrestrischen Laserscanning.

Planungssicherheit

Was bringt eine Punktwolke?

Vollständiger BestandGeometrien bleiben dauerhaft digital nachvollziehbar.
Weniger AufmaßfehlerFehlende Maße lassen sich später in den Daten prüfen.
Sichere KoordinationAlle Projektbeteiligten arbeiten auf derselben Grundlage.
Digitale MaßkontrolleAbstände, Höhen und Bauteile können direkt kontrolliert werden.
Ideal für SanierungenAuch unregelmäßige und historische Bestände werden erfasst.
Flexibel weiterverarbeitenPassende Daten für Architektur, TGA, BIM und CAD.
